4-канальный беспроводной радиомодуль 2262/2272 ключ, пульт ДУ, Arduino(1839914)

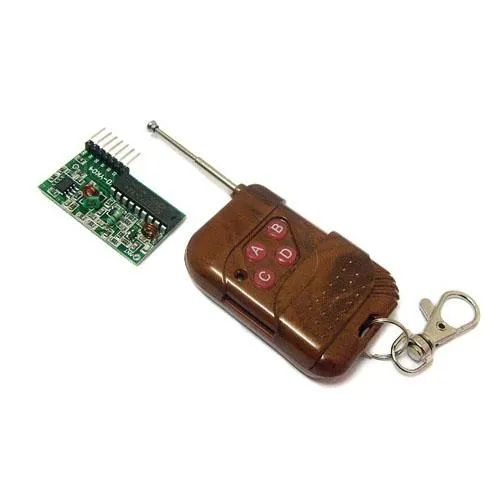

Комплект из пульта-передатчика с 4 кнопками, в виде брелка, и платы приемника на базе микросхемы PT2272-M4. Плата не имеет готовых исполнительных цепей с реле, их нужно собирать самостоятельно. Комплект позволяет управлять различными нагрузками на дистанции до 100 метров (на полностью открытом пространстве), в помещении результат будет значительно меньшим.
Есть возможность установки привязки конкретного пульта к плате с помощью шифрования, для этого нужно припаять перемычки на контактах микросхем передатчика и приемника в одинаковых местах. Таким образом можно привязать несколько пультов.
Следует обратить внимание что данный приемник построен на PT2272-M4, а это значит что питание на выход будет подаваться только во время удержания (нажатия) кнопки. Для изменения режима работы, когда нужно включать питание при нажатии кнопки, и выключать при повторном нажатии на соответствующую кнопку, можно использовать один из вариантов:

1. Заменить микросхему PT2272-M4 на PT2272-T4
2. Дополнить схему триггером на К561ТМ2
3. Использовать микроконтроллер



• Модель: AU-YK04
• Рабочая частота: 315 МГц
• Питание приемника: DC 12 В
• Напряжение на выходе: 5 В
• Количество каналов: 4
• Количество пультов ДУ: 1
• Длина антенны пульта: 65 мм
• Дальность работы: до 100 м
• Рабочая температура: от -40 до +80 °C
• Размер платы приемника: 40 х 23 х 6 мм
• Размер пульта: 63 х 38 х 14 мм
• Вес комплекта: 36 г
