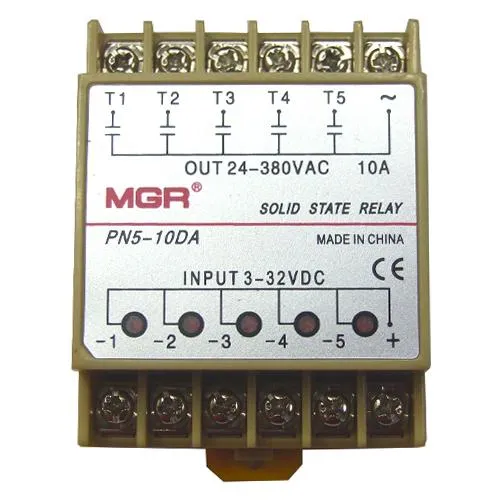

5-канальное твердотельное реле SSR PN5-10DA 10А DC-AC(1839919)

Твердотельные или полупроводниковые реле предназначены для бесконтактной коммутации нагревательных элементов, ламп накаливания и прочего электрооборудования с резистивной нагрузкой (при соблюдении особых условий и для нагрузки индуктивного характера).

В твердотельных реле коммутация цепей нагрузки осуществляется бесконтактно за счет коммутации встроенных полупроводниковых элементов, что дает им ряд преимуществ перед обычными электромеханическими реле:

1. Отсутствие искр и электрической дуги при коммутации
2. Меньший уровень электромагнитных помех при коммутации
3. Существенно больший ресурс службы
4. Не требуют профилактических работ в процессе эксплуатации
5. Возможность высокого быстродействия (скорости коммутации)
6. Малые размеры

• Модель: PN5-10DA
• Пятиканальное, однофазное
• Монтируется на 35 мм DIN-рейку
• Тип: DC-AC
• Номинальное управляющее напряжение: 3-32 В постоянного тока
• Напряжение включения/выключения : вкл > 2.4 В / выкл < 1>
• Ток срабатывания: 4 мА/12 В
• Метод управления: коммутация при переходе тока через ноль. Нет помех, создающихся 3-й гармоникой при включении
• Номинальное напряжение нагрузки: 24-380 В переменного тока
• Падение напряжения: 1.6 В/25 °С
• Номинальный ток нагрузки: 10 А
• Ток утечки: ≤0.7 мА
• Время отклика на входной сигнал: менее 10 мс
• Диэлектрическая прочность: более 2.5 кВ АС / 1 мин
• Сопротивление изоляции: более 50 МОм / 500 В DC
• Диапазон рабочих температур: -20°С...+80°С
• Размер: 6.4 х 5.1 х 3 см
• Вес: 70 г

Внимание! Твердотельные реле SSR не предназначены для коммутации электродвигателей. Однако они могут использоваться для этих целей при выполнении следующих условий:
- Должен быть обеспечен 5-8 кратный запас по току;
- Обязательно использования радиатора охлаждения (и желательно с вентилятором обдува)
Такое нестандартное применение реле используйте на Ваш страх и риск.
