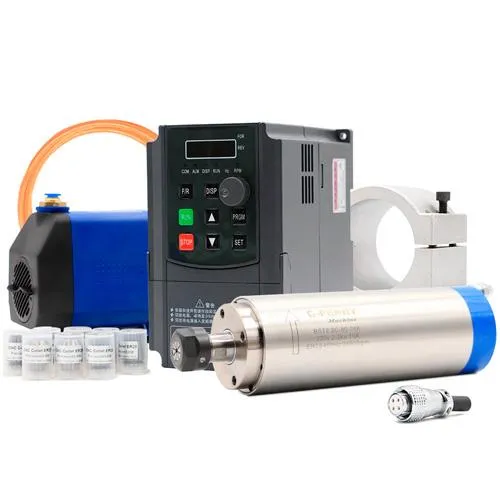

Набор включающий самые необходимые комплектующие для
самостоятельной сборки ЧПУ станка, состоит из:

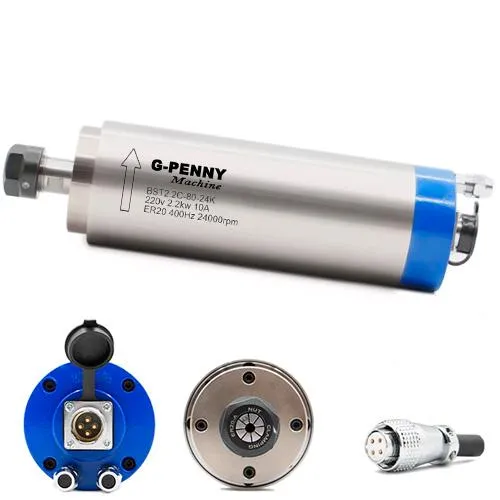

- Шпиндель G-Penny BST2.2-80-24K
Качественный и мощный шпиндель с увеличенным вращающим моментом
(водяным охлаждением), который предназначен для сверления,
фрезерования, гравирования и обработки металла. Оснащен цанговым
зажимом ER20, что позволит крепить фрезы с хвостовиком большого
диаметра, тем самым повышая его функциональность.
Водяное охлаждение происходит за счет принудительной циркуляции
охлаждающей жидкости через рубашку внутри корпуса шпинделя.
- Эффективное охлаждение вне зависимости от оборотов
шпинделя
- Стабильный температурный режим подшипников
- Номинальная мощность: 2.2 кВт
- Максимальная скорость: 24000 об/мин
- Тип цанги: ER20
- Тип охлаждения: водяное
- Количество подшипников: 4
- Вид подшипников: керамические
- Частота: 400 Гц
- Номинальный ток: 10 А
- Количество фаз: 3
- Количество контактов: 4
- Напряжение питания: 220 В
- Вращение: менее 0.01 мм
- Температура рабочей среды: -10 ~ 40°C
- Материал: сталь
- Длина: 247 мм
- Диаметр: 80 мм
- Вес: 5 кг
Обратите внимание! Прежде чем подсоединить шпиндель к
инвертору, нужно произвести настройку инвертора. Если этого не
сделать, возрастает вероятность выхода из строя обеих
комплектующих.

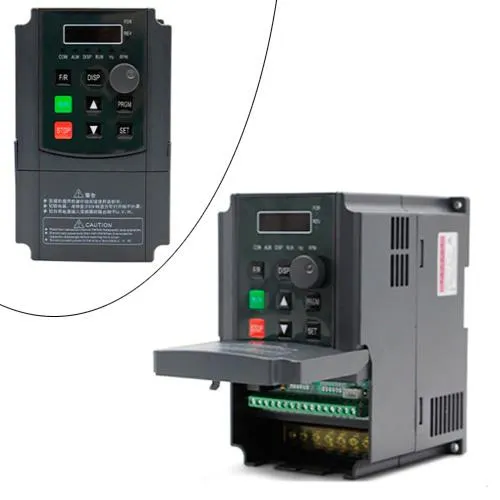

Частотный преобразователь YL620 для управления электродвигателем
(шпинделем) ЧПУ станка. Позволит задать нужную скорость вращения,
скорость ускорения, остановки и прочие параметры. Оснащен
дополнительным коммуникационным портом RS485 для подключения
внешнего управления.
Подключение шпинделя к инвертору осуществляется через разъем на
задней крышке шпинделя.
- Мощность: 2.2 кВт
- Выходная частота: 0-400 Гц
- Максимальный рабочий ток: 10 А
- Напряжение питания: 220 В
- Количество выходных фаз: 3
- LED-дисплей для настройки и отображения параметров
- Управление: 8 кнопок и потенциометр
- Встроенный вентилятор и вентиляционные отверстия
- Материал: ударопрочный пластик
- Размер: 17 x 10.5 x 13.5 см
- Вес: 1230 г
- Инструкция на англ. языке в комплекте
Погружной водяной насос для обеспечения циркуляции охлаждающей
жидкости в шпинделе. Крепится на 4 присоски, идущее в комплекте.
Также комплектуется переходным штуцером с быстрой фиксацией шланга
8 мм.
- Мощность: 80 Вт
- Производительность: 3500 л/ч
- Максимальная высота подъема воды: 3.5 м
- Рабочее напряжение: 220 В
- Степень защиты: IPX8
- Материал: ударопрочный пластик
- Размер: 13.5 х 9.5 х 12 см (включая ручку)
- Длина провода питания: 135 см
- Вес: 680 г
Специальный кронштейн в виде разрезанного хомута для крепления
шпинделя к плоской поверхности станка или каретки. Изготовлен из
цельнолитого алюминия. Комплектуется 3 винтами, один из которых (по
середине) является отжимным, для фиксирования шпинделя на
месте.
- Диаметр отверстия: 80 мм
- Размер основания: 14.7 х 7.8 х 1.3 см
- Вес: 1045 г
Обратите внимание! Отверстия в основании кронштейна для
крепления к станку нужно просверлить самостоятельно.
Полиуретановая гибкая трубка для охлаждения шпинделя.
- Внешний диаметр: 8 мм
- Внутренний диаметр: 5 мм
- Минимальный радиус изгиба: 19
- Рабочая температура: от -5°C до 50°C
- Длина: 5 м
Цвет трубки может отличаться от представленного на картинке к
лоту.
Набор из 10 цанг (с разным диаметром отверстий) под патрон ER20
для шпинделя ЧПУ-станка.
- Внешний диаметр: 21 мм
- Высота: 31.5 мм
- Точность ≤ 0.008 мм
- Диаметр внутреннего отверстия: 3.175 мм, 4 мм, 6 мм (2шт), 6.35
мм, 8 мм (2шт), 10 мм, 12 мм, 12.7 мм
- Материал: углеродистая сталь
Данная модель шпинделя оснащена керамическими
подшипниками, которые устойчивы к высоким и низким температурам.
Керамические подшипники имеют низкий коэффициент трения, низкий
уровень шума и длительный срок службы. И более подходят для
использования шпинделя для алюминия и твердой
древесины.
ER20
