Терморегулятор електронний W1209
Всі мої лоти дивіться тут
Опис

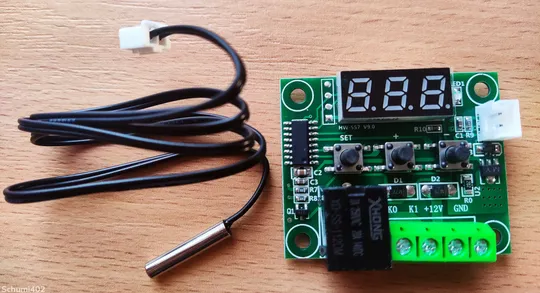

Програмований терморегулятор призначений для контролю температури в діапазоні від -50°C до +110°C. Він може працювати в парі з нагрівачем або охолоджувачем. Програмований терморегулятор оснащений трирозрядним LED дисплеєм, світлодіодним індикатором включення реле, трьома кнопками управління, роз'ємом для підключення зовнішнього термодатчика, клемами K0/K1 для підключення навантаження і +12V/GND для живлення плати терморегулятора. На дисплеї відображається поточна вимірювана температура.
Якщо натиснути кнопку "SET", то кнопками "+" і "-" можна задати температуру включення реле (якщо поточна температура НИЖЧЕ цього значення, то контакти силових клем замикаються.) Термостат повинен працювати в парі з нагрівачем або охолоджувачем.
Якщо натиснути кнопку "SET" і тримати більше 5 секунд, то термостат переходить у режим налаштувань. Доступні наступні налаштування:
P0 - вибір охолоджувача або нагрівача
P1 - гістерезис (0.1-15 °C, за замовчуванням 2 °C)
P2 - завдання верхньої робочої межі температури (за замовчуванням 110 °C)
P3 - завдання нижньої робочої межі температури (за замовчуванням) -50°C)
P4 - корекція температури (-7 +7°C, за замовчуванням 0)
P5 - затримка увімкнення/вимкнення реле (0-10 сек., за замовчуванням 0)
P6 - сигнал аварійного перевищення температури (0 +110 ° C, за замовчуванням вимкнено)
Основні зарактеристики:
Діапазон вимірюваної та контрольованої температури: -50 ~ 110 градусів
Точність вимірювання та контролю: ± 1 °C
Тип датчика: NTC (10K/3435)
Напруга живлення: 9-15 вольт, постійна
Потужність що споживається: < 1W
Струм реле: ~3A/250V (приблизно 750w)
Підготовка до роботи

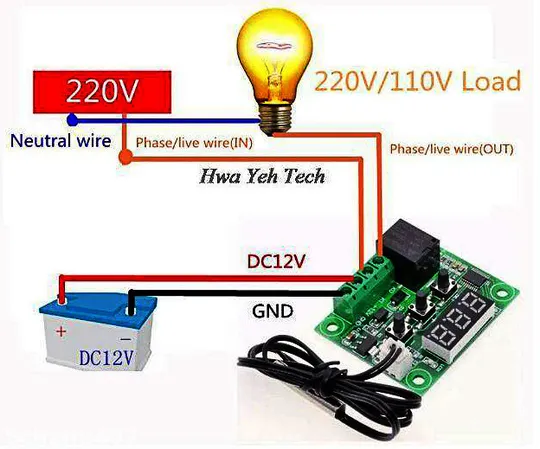

1) Підключіть джерело живлення 12V постійної напруги до контактів +12V (плюс 12V) і GND (мінус 12V). 2) Підключіть навантаження до контактів «К0» та «К1» (підключається в розрив ланцюга живлення керованого приладу (послідовне підключення)) Після подачі живлення 12V на контакти «+12V» та «GND», на LED дисплеї відобразиться поточна температура, виміряна виносним датчиком температури.
Встановлення та налаштування заданої температури
Для встановлення температури контролю короткочасно натисніть кнопку "SET", після чого кнопками "+" або "-" встановіть задану температуру, і ще раз натисніть кнопку "SET", або не натискайте жодних кнопок протягом 5 секунд.
Програмування
Для входу в режим програмування утримуйте протягом 5 секунд кнопку «SET», після чого кнопками «+» або «-» виберіть код параметра меню (P0…P6) з таблиці «Меню терморегулятора». Далі, щоб налаштувати параметр, натисніть кнопку «SET» і кнопками «+» або «-» змініть значення параметра. Щоб зберегти налаштування, натисніть і утримуйте кнопку «SET» або не натискайте жодних кнопок протягом 5 секунд.
Меню терморегулятора:
Код параметр
Опис параметра
Діапазон налаштування
За замовчуванням
P0: Режим роботи терморегулятора: охолодження (Cooling) / нагрівання (Heating)
C / H
C
P1: Гістерезис, °C
0,1…15
2
P2: Верхня межа установки температури, що підтримується, °C
110
110
P3: Нижня межа установки підтримуваної температури, °C
-50
-50
P4: Корекція температури, °C
-7 ... +7
0
P56 Затримка часу увімкнення реле (може відрізнятися від вибраного в межах ±
50%), хв.
0…10
0
P66 Верхня межа температури відключення (захист від перегріву), °C
OFF або ON (при ON від 0°C до 110°C)
OFF
Індикація
LED дисплей відображає наступні значення: «LLL» - датчик не підключений, «HHH» - температура поза діапазоном (менше -50°C або більше 110°C), «---» перевищення меж заданих у параметрі P6
Скидання параметрів у заводські установки
Для скидання параметрів у заводські установки (налаштування за замовчуванням): 1) відключіть живлення; 2) натисніть та утримуйте кнопки «+» та «-»; 3) Подайте живлення на терморегулятор. На дисплеї з'явиться напис «888», після чого з'явиться поточна температура.
Характеристики
Габаритні розміри: 40 x 48 x 14 мм
Діапазон вимірювання та програмування температури: -50 ° C … 110 ° C
Точність вимірювання: 0,1 ° C в діапазоні від -9,9 ° C до 99,9 ° C; або 1,0°C поза цим діапазоном
Точність управління: 0,1°C 0,1°C в діапазоні від -9,9°C до 99,9°C; або 1,0°C поза цим діапазоном
Точність гістерезису: 0,1°C
Гістерезис: 0,1…15°C
Час оновлення показань: 0,5 секунд
Напруга живлення, В: 12 VDC
Датчик: NTC 10K 0.5%, довжина кабелю 0,3 м, водозахист
Максимальний струм навантаження: 5A/220VAC; 15A / 14VDC
Температура навколишнього середовища: -10…60°C
Вологість навколишнього середовища: 20 – 85 %
Споживаний струм: 30 mA
Споживаний струм під час роботи реле: 65 mA
